使用Illustrator製作CAD線搞(圖片繪製3D參考用)



  使用圖片繪製3D檔時，例如專利資料等等，通常很難取得線搞，也就是草圖線條來做正確的參考，目前測試可用美工軟體 Illustrator來製作，以下就分享一下如何製作的流程，給大家做參考。

1.開啟 Illustrator軟體，從網路隨便下載圖片，從軟體開啟圖片。

2.左鍵點選圖片，上方出現即時描圖選項。

3.如果遇到較複雜圖片，即時描圖有其他選項可以選擇，後續可自己玩看看。

4.描圖後出現狀態，再繼續點擊上方展開選項。

5.展開後，圖片便轉換為有線搞瞄點狀態，但這些瞄點是處於群組的。

6.要選取指有自己想要的圖瞄點，需先右鍵，取消群組。

7.階下來刪除掉不想要的背景與其它雜圖，僅保留需要部份。

8.過程中需要一點此軟體基礎，因有時瞄點會試透明狀態，需自行調整出線條顏色，繪比較容易分便。

9.調整完畢便可進行轉檔作業，於檔案、轉存選項。

10.將檔案轉存為.DWG檔案，以利後續CAD軟體開啟。

11.打開CAD軟體，目前測試應各CAD軟體均可以，但SW與draftsight對接狀態我覺得較好，且為SW旗下軟體，又是免費，所以均用此套進行。

12.開啟後有時會有底圖，但不影響線搞。

13.為避免後續各位看不清楚，還是將底圖刪除，點選中間底圖，直接DELETE掉。

14.點選線搞，右鍵屬性將線條條整到看的到狀態，在線搞使用Ctrl+C 就是複製的快截鍵。

15.進入SW介面，進入草圖狀態後。

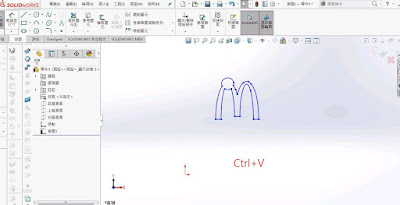

16.Ctrl+V 也就是貼上的快截鍵，就會出現草圖可用了。

17.如果線稿不複雜，便可直接長出特徵使用。

18.完成狀態。

19.一樣的方式，網路上下載圖片。

20.後續完成狀態。

這方式可適用一些客戶想要將LOGO貼覆在產品上時繪製使用。
