開啟軟體與需分析圖檔

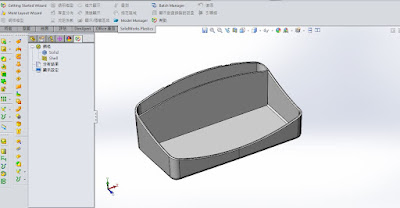

Plastics Manager為SW附加軟體，開啟後介面視窗出現如左圖(紅框處)
選擇檔案網格分析如圖到solid點選滑鼠右鍵，選擇自動。
網格分析
網格主要用意將3D圖檔分格成多個微小方格，利用此方格模擬出流動。
完成後介面會出現如紅框選項，才能進行下一步。
選取塑膠材料
如圖至材料選擇中滑鼠右鍵，開啟資料庫。
材料庫
資料庫內包含大多數一般塑膠材料，如材料特殊可能需自行建立材料，這後續會在說明。
本範例點選常用ABS塑料。
確認材料選擇
當您挑選無誤選項後，介面上均會有 綠色勾勾，代表此項目選擇完成。
操作條件(暫不挑選)
操作條件為模擬塑膠射出機之一些基本參數，輸入後使之達到更接近現實的溫度、模具溫度、射出壓力等條件。
目前由於選擇材料時會自動代入材料預設值，對於無機器操作經驗者，建議可不挑選。
邊界設定
主要分為模壁溫度(模具溫度)、充填熱澆道、澆口選擇，以上對於名詞不熟悉可在上網查根模具相關知識，便可初步了解作用。
目前使用的到的便是澆口選擇，點選進入選擇介面。
澆口確定
如下圖於3D檔案直接在想成為入澆口位置點選滑鼠左鍵。
新增澆口
1.滑鼠預計入澆點選，2.確認介面出現位置點作表資訊
3.點選新增進澆 4.確認進澆點變紅色
澆口設定完畢狀態
執行
點選介面流動，保壓，右鍵滑鼠執行
等待運算結果
過程中會不斷出現流動狀態。
結果
計算完畢將出現如右圖結果建議，綠燈代表充填成功 (也可參考詳細建議內容)
介面將呈現如下圖，可執行流動，來觀看此次入澆點流動狀態。
結合線
本項重點可勾選結合線，觀看可能屆時產品射出後，產品預計結合線位置。
結合線因強度通常較低，建議不能出現在以下位置：
1.產品外觀面、A面。2.產品功能處。3.產品受力處。4.轉角處。
包封
本項重點為模具需將牆排風預計位置。
包封可能會使產品出現以下狀態：
1.末端澆黑。2.某部位澆黑。3.末端氣泡。4.某部位氣泡。
產生報告
如圖選擇來產生整個報告書。
